Arduino Trafik Işığı Simülatörü

Arduino 3 yıl önce

Bu basit küçük proje, bir trafik ışığını çoğaltmak için bir Arduino ve bazı LED'ler kullanır. Kodu dahili bir zamanlayıcı olarak kullanır ve Arduino'nun güç kaynağını kesene kadar çalışmaya devam eder.

Peki. Malzemeler şu şekilde:

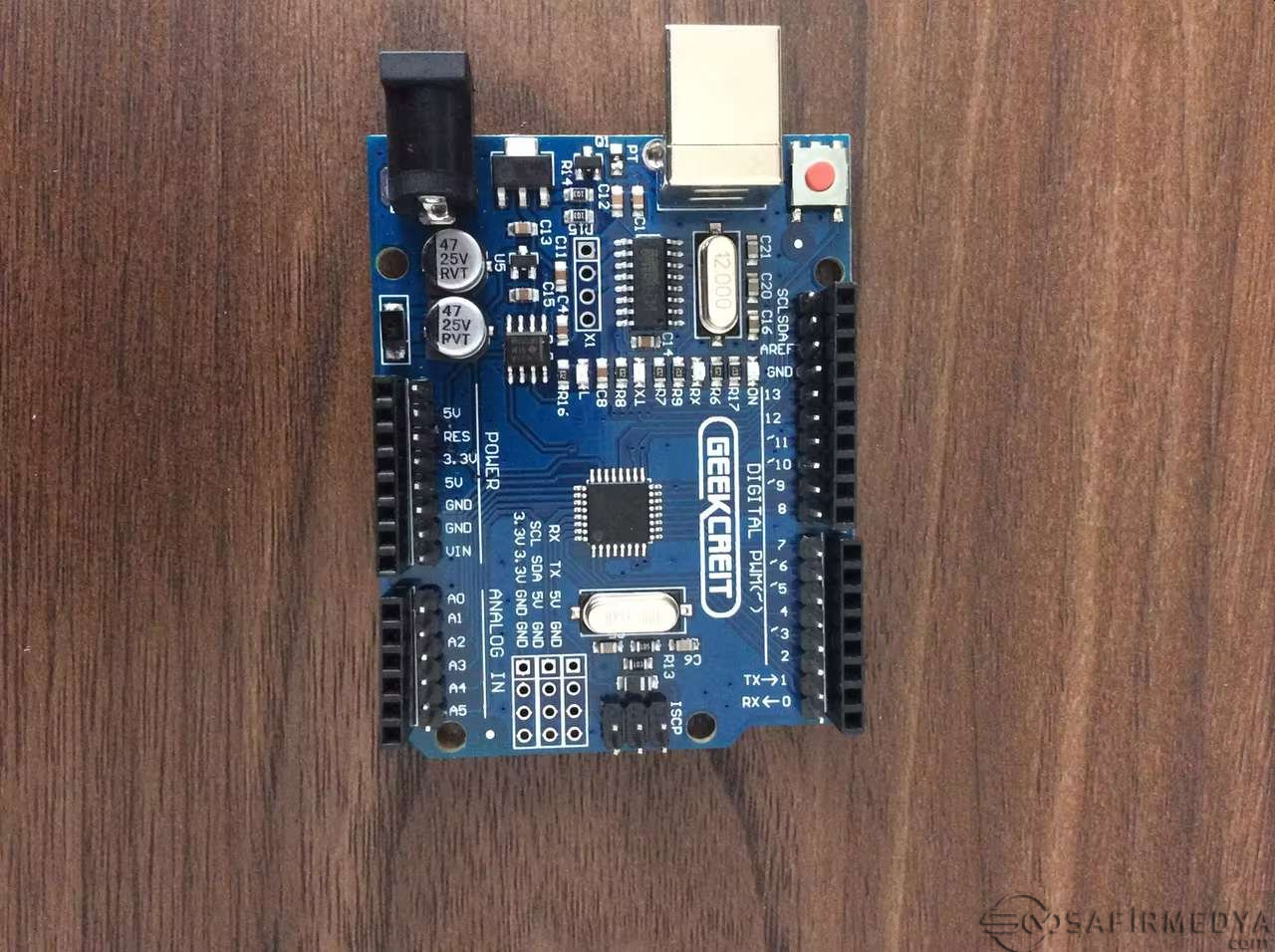

1. Arduino/Genuino/Geekcreit/Arduino Uno

2. Breadboard Devre Panosu

3. Jumper Kabloları

Jumper

Erkek - Erkek

4. Kırmızı, Sarı ve Yeşil LED

5. Arduino USB 2.0 Kablo

Başlayabiliriz....

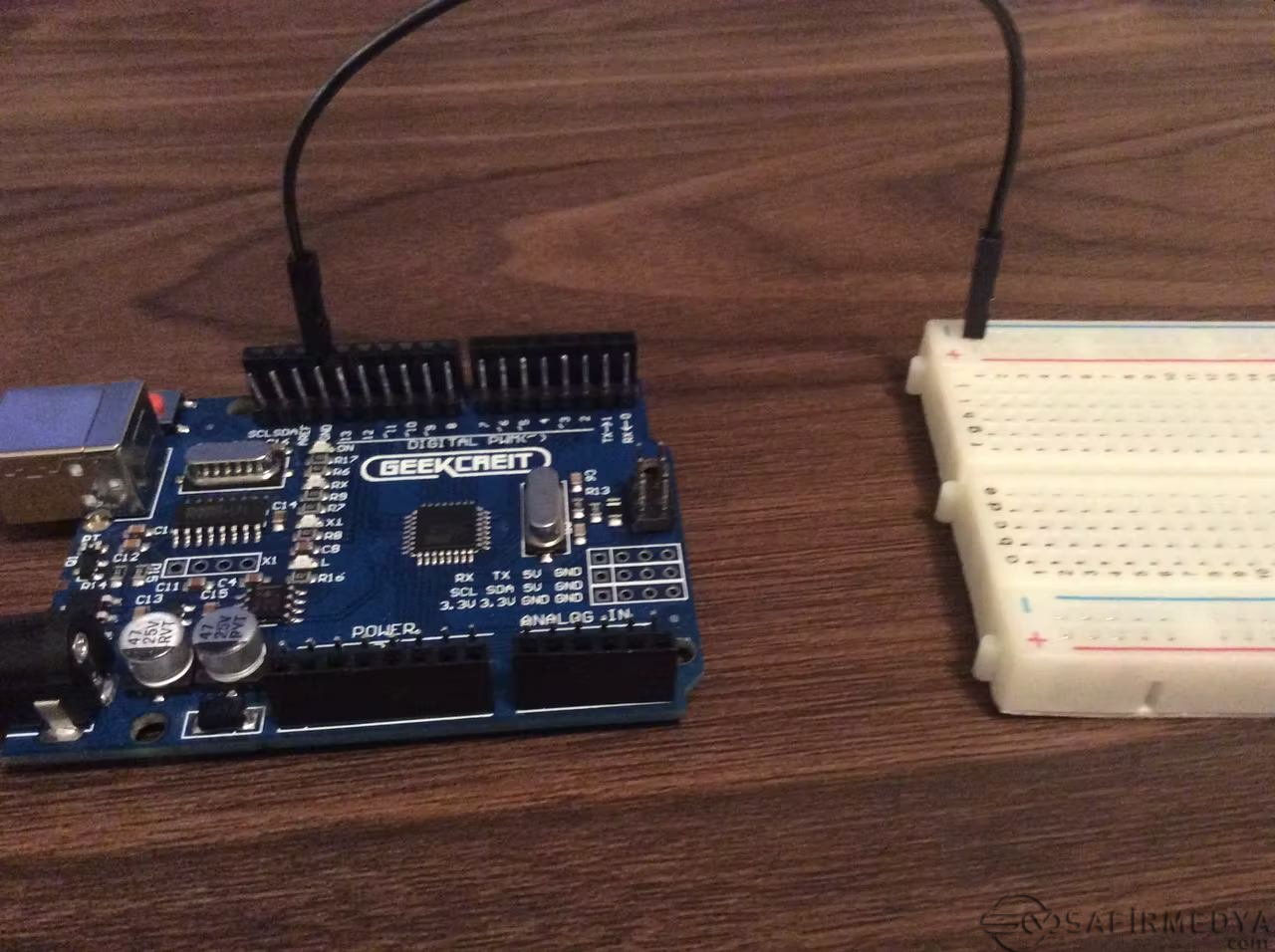

Adım 1: Breadboard Devre Panosuna Güç Sağlayalım

Evet, genellikle iki kablonun olduğu yerde yalnızca bir kablo kullandığımızı biliyorum, ama bana güvenin: Bunu tam olarak gördüğünüz gibi uygulayın. Bu sistemi defalarca gözden geçirdim, tamamen doğru.

Bağlantı kablosunun bir tarafını kart üzerindeki GND'ye takın. Diğer tarafı breadboard devre panosuna yönlendirin. Devre panosunun en üstteki en sağ sütuna takın. Bu zemin sütunu diyelim. Anlamadıysanız resme ve/veya şemalara bakın.

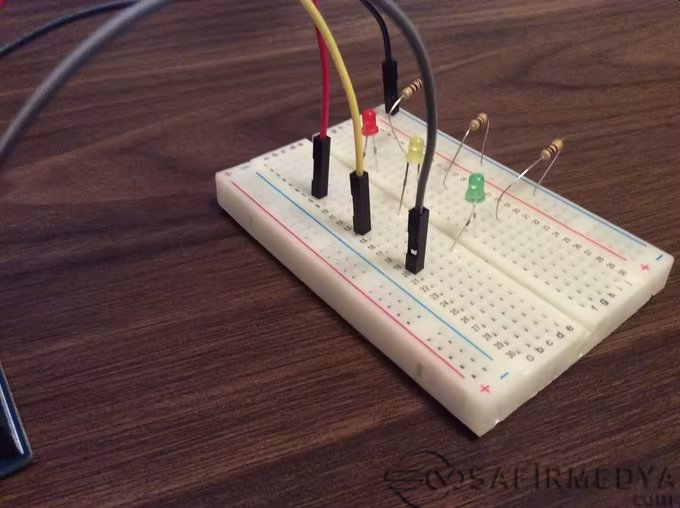

İkinci Adım: LED'leri Ekleme

LED'lerinizi ve dirençlerinizi ayarlayın. Direncin bir ucunu sağdaki sütuna, jumper telimizi bağladığımız sütuna yerleştirin. Breadboard devre tahtasının diğer ucunu, breadboard'un ana kısmına uzatın. Direnci istediğiniz sıraya takın. LED'lerimiz aynı sıra üzerinde gidecektir. LED'in bir ucunu breadboard devre tahtasının bir tarafına, diğer ucunu da breadboard'un diğer tarafına yapıştıracağız. LED'in kısa ucu, dirençlerinizin açık olduğu tarafa, sağ tarafa gidecektir. LED'in diğer ucunu devre tahtasının sağ tarafına doğru uzatın. (LED'leri doğru yerleştirmezseniz proje çalışmayacaktır.)

Üçüncü Adım: Devrenin Tamamlanması

Tamam. Bu son kısım. Başka bir atlama teli alın, LED'in açık olduğu sıraya koyun. Tellerin gideceği yer burası:

Yeşil LED: Port 2, Dijital PWM bölümü

Sarı LED, Port 3, Dijital PWM bölümü

Kırmızı LED, Port 4, Dijital PWM bölümü

Anlamadıysanız, şemaları kontrol edin, resimlere bakın.

Şimdi aşağıdaki kodumuzu yükleyin ve işiniz bitti!

KOD :

// değişkenler
int  YEŞİL  =  2 ;
int  SARI  =  3 ;
int  KIRMIZI  =  4 ;
int  DELAY_GREEN  =  5000 ;
int  DELAY_YELLOW  =  2000 ;
int  DELAY_RED  =  5000 ;


// temel fonksiyonlar
geçersiz  kurulum ()
{
  pinMode ( YEŞİL ,  ÇIKIŞ );
  pinMode ( SARI ,  ÇIKIŞ );
  pinMode ( KIRMIZI ,  ÇIKIŞ );
}

boşluk  döngüsü ()
{
  yeşil ışık ();
  gecikme ( DELAY_GREEN );
  sarı ışık ();
  gecikme ( DELAY_YELLOW );
  red_light ();
  gecikme ( DELAY_RED );
}

geçersiz  yeşil ışık ()
{
  digitalWrite ( YEŞİL ,  YÜKSEK );
  digitalWrite ( SARI ,  DÜŞÜK );
  digitalWrite ( KIRMIZI ,  DÜŞÜK );
}

geçersiz  sarı ışık ()
{
  digitalWrite ( YEŞİL ,  DÜŞÜK );
  digitalWrite ( SARI ,  YÜKSEK );
  digitalWrite ( KIRMIZI ,  DÜŞÜK );
}

geçersiz  red_light ()
{
  digitalWrite ( YEŞİL ,  DÜŞÜK );
  digitalWrite ( SARI ,  DÜŞÜK );
  digitalWrite ( KIRMIZI ,  YÜKSEK );
}

ARDUNIO TRAFİK IŞIĞI TEMASI :
